Как крепить солнечные панели на крыше

Как крепить солнечные панели на крыше – подготовительный этап

Качественная подготовка закладывает успех проекта и нивелирует ошибки на этапе монтажа.

На что обратить внимание:

1. Оценка возможностей кровли. На крыше должно без проблем располагаться нагрузки от пятнадцати до двадцати пяти килограммов на квадратный метр. Старые здания требуют консультации конструктора для проверки прочности стропильной системы.
2. Проанализируйте расположение и геометрию. Идеальное расположение предполагает южную ориентацию с углом наклона тридцать сорок градусов. Плоские кровли требуют установки наклонных рам.
3. Исследование затенения. Деревья, трубы или постройки резко снижают выработку энергии. Наблюдайте за участком в течение дня, применяя специальные программы для измерения затенения.
4. Расчет производительности системы. Определите среднесуточное потребление с учетом сезонных колебаний и запасом десять пятнадцать процентов.
5. Выбор оборудования. Монокристаллические панели эффективнее поликристаллических. Инвертор подстраивается с учетом объемной массивной панели.
6. Получение разрешений. Подготовьте техническую документацию и согласуйте проект с энергоснабжающей организацией прежде чем установить конструкцию.

Таким образом, тщательная подготовка обеспечивает оптимальную конфигурацию солнечной установки, соответствующую требованиям объекта.

Как установить солнечные панели на крыше – монтаж конструкций

Физическая установка требует точности и соблюдения технологических норм. При осуществлении монтажных работ необходимо придерживаться определенных правил.

Как крепить солнечные панели на крыше:

1. Подготовка кровли. Очистите поверхность от мусора и загрязнений, проверьте целостность покрытия, устраните дефекты. После установки гелиопанелей доступ к кровле будет затруднен.
2. Разметка креплений. Используйте лазерный уровень для точности. Расположите крепления на стропилах или обрешетке, равномерно распределив нагрузку.
3. Монтаж крепежных элементов. Для металлочерепицы используйте кронштейны с резиновыми уплотнителями. Для мягкого варианта нужны элементы с герметизацией битумными составами. Тщательно герметизируйте каждое отверстие.
4. Монтаж несуществующих направляющих. Алюминиевые профили закрепите параллельными рядами, проверяя уровень горизонтальности.

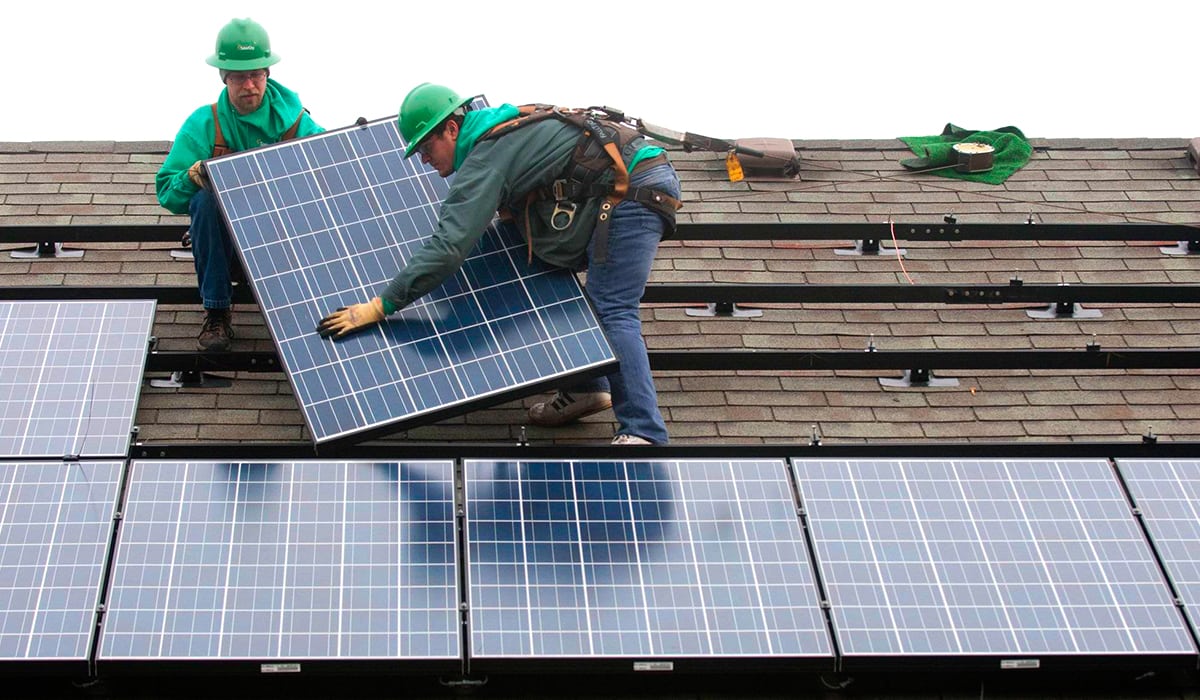

5. Подъем и фиксация панелей. Поднимайте фотоэлектрические модули не спеша. Зафиксируйте специальными креплениями, оставив зазор на расстоянии пятидесяти миллиметров между модулями для температурного расширения.
6. Заземление конструкций. Соединяйте все элементы медным проводом с сечением не менее шести квадратных миллиметров. Подключите общий контур заземления.

Грамотные манипуляции гарантируют устойчивость системы к ветровым нагрузкам и снегу в течение всего срока эксплуатации.

Как правильно установить солнечные панели на крыше – электрическое подключение

Электрическая часть требует специальных знаний и строгого соблюдения правил безопасности.

Как правильно действовать:

• Последовательное соединение. Сформируйте цепочки с напряжением питания, соединив плюс первой панели с минусом второй. Для обеспечения герметичности используйте разъемы стандарта MC4.
• Параллельная сборка. Соедините все плюсовые выводы с соответствующим разъемом. Применяйте распределительные коробки с предохранителями для каждой цепочки.
• Прокладка. Используйте специальные кабели с двойной изоляцией. Укладывайте в гофрированные трубы, герметизируйте вход.
• Установка инвертора. Крепить и размещать преобразователь надо в защищенном месте с вентиляцией вблизи электрощита.
• Монтаж защитных устройств. Установите автоматические выключатели, защиту устройства от перенапряжения и дифференциальный автомат согласно расчетным параметрам.
• Тестирование систем. Проверьте вольтаж каждой цепочки, оцените работу инвертора, следите за отсутствием перегрева.

Качественное электрическое подключение максимально увеличивает эффективность солнечной установки и обеспечивает безопасную проводку. Правильно установленная система обеспечивает генерацию экологически чистой энергии в течение двадцати пяти-тридцати лет.
