Як поєднати сонячні панелі один з одним

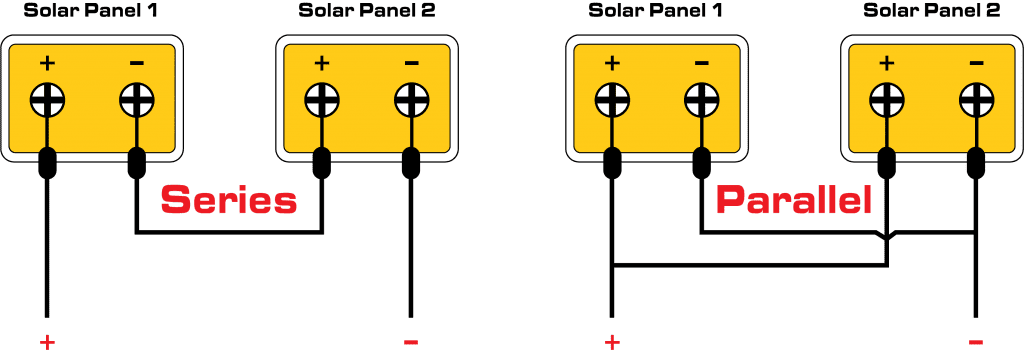

Як можна з’єднати сонячні панелі між собою – послідовна схема

Послідовне підключення — це один із найпоширеніших способів об’єднання геліопанелей. Воно використовується, коли необхідно збільшити напругу всієї конструкції. Тут потрібно знати деякі особливості.

Принцип роботи:

• Плюсовий вивід першої панелі з’єднується з мінусовим виводом другої.
• Після з’єднання компонентів між собою напруга підсумовується, а сила струму залишається незмінною.

Переваги:

• Збільшення показників дозволяє використовувати довгі кабелі без значних втрат.
• Підходить для варіантів, де потрібні високі параметри для роботи інвертора.

Недоліки:

• Якщо один елемент працює гірше (наприклад, частково закритий тінню), це знижує ефективність усього ланцюга.
• Потрібна точна відповідність характеристик компонентів і їх якісне з’єднання між собою. Інакше можливі перевантаження.

Застосування:

1. Використовується у великих системах, де важлива висока напруга.
2. Підходить для підключення до мережевих інверторів.

Цей принцип ефективний для збільшення напруги, але потребує уважного підходу до вибору однакових модулів і врахування умов освітленості.

Як з’єднати сонячні панелі між собою – паралельний варіант

Паралельне підключення застосовується, коли необхідно збільшити силу струму, зберігши напругу на рівні однієї панелі.

Як працює схема, якщо все зробити правильно:

1. Усі плюсові виводи геліопанелей з’єднуються разом, і всі мінусові виводи також об’єднуються.
2. У результаті напруга залишається однаковою, а сила струму підсумовується.

Переваги:

1. Конструкція продовжує працювати навіть за часткового виходу з ладу одного компонента.
2. Тінь або забруднення на одному елементі не сильно впливають на роботу інших.

Мінуси:

1. За великого струму потрібне використання товстіших кабелів.
2. Можливі втрати енергії за неправильного підбору фотоелектричних модулів.

Сфера використання:

1. Підходить для автономних рішень з акумуляторами.
2. Застосовується в невеликих установках, де важлива стабільна напруга.

Зібрати елементи паралельно — означає забезпечити надійність і стійкість системи. Це потребує якісних кабелів і правильного розрахунку струмів.

Як можна з’єднати сонячні панелі між собою – універсальне рішення

Комбінований варіант поєднує переваги двох попередніх технологій. Він використовується у складних конструкціях, де необхідно одночасно збільшити напругу і силу струму.

Принцип роботи:

• Геліопанелі спочатку підключаються послідовно в групи.
• Потім ці групи об’єднуються паралельно.

Переваги:

• Дозволяє гнучко регулювати параметри.
• Забезпечує баланс між напругою та струмом.
• Зменшує вплив часткової тіні на ефективність роботи.

Недоліки:

• Складніша схема збирання.
• Потребує точних розрахунків і використання захисних пристроїв.

Застосування:

• Затребувано у великих сонячних електростанціях.
• Підходить там, де необхідно забезпечити стабільну роботу за різних умов освітленості.

Ця схема — оптимальний варіант для великих і складних систем, де важливі надійність і висока ефективність. Як грамотно з’єднати всі складові під час монтажу? У цьому випадку важливо враховувати не лише принцип збирання, а й якість кабелів і роз’ємів. Неправильний вибір проводки може призвести до втрат енергії та перегріву. Також варто пам’ятати, що панелі мають бути однакового типу й потужності — це забезпечує стабільну роботу та запобігає дисбалансу в ланцюгу.

Монтаж фотоелектричних модулів — це ключовий етап у створенні ефективної сонячної енергетики. Послідовне з’єднання збільшує напругу, паралельне — силу струму, а комбіноване дозволяє досягти балансу між цими параметрами. Вибір схеми залежить від поставлених завдань: для мережевих інверторів частіше використовують перший варіант, для автономних систем — другий, а для великих електростанцій — універсальний.
